TOPINCN リニアステージ 線形ステージゴニオメーター 微調整式 手動プラットフォーム Hxv A60 60x60mm 光学機器/測定装置用
【アルミ合金素材 多特性に優れる】本リニアステージは優れたアルミニウム合金を採用し、軽量ながら高い機械的強度を備えています。耐摩擦性に優れて長期使用での摩耗を抑え、動作時の静音性が高くて騒音を低減し、同時に耐傷性・耐落下性・耐腐食性も兼ね備え、複雑な作業環境（光学室、測定現場など）でも安定して使用できます。

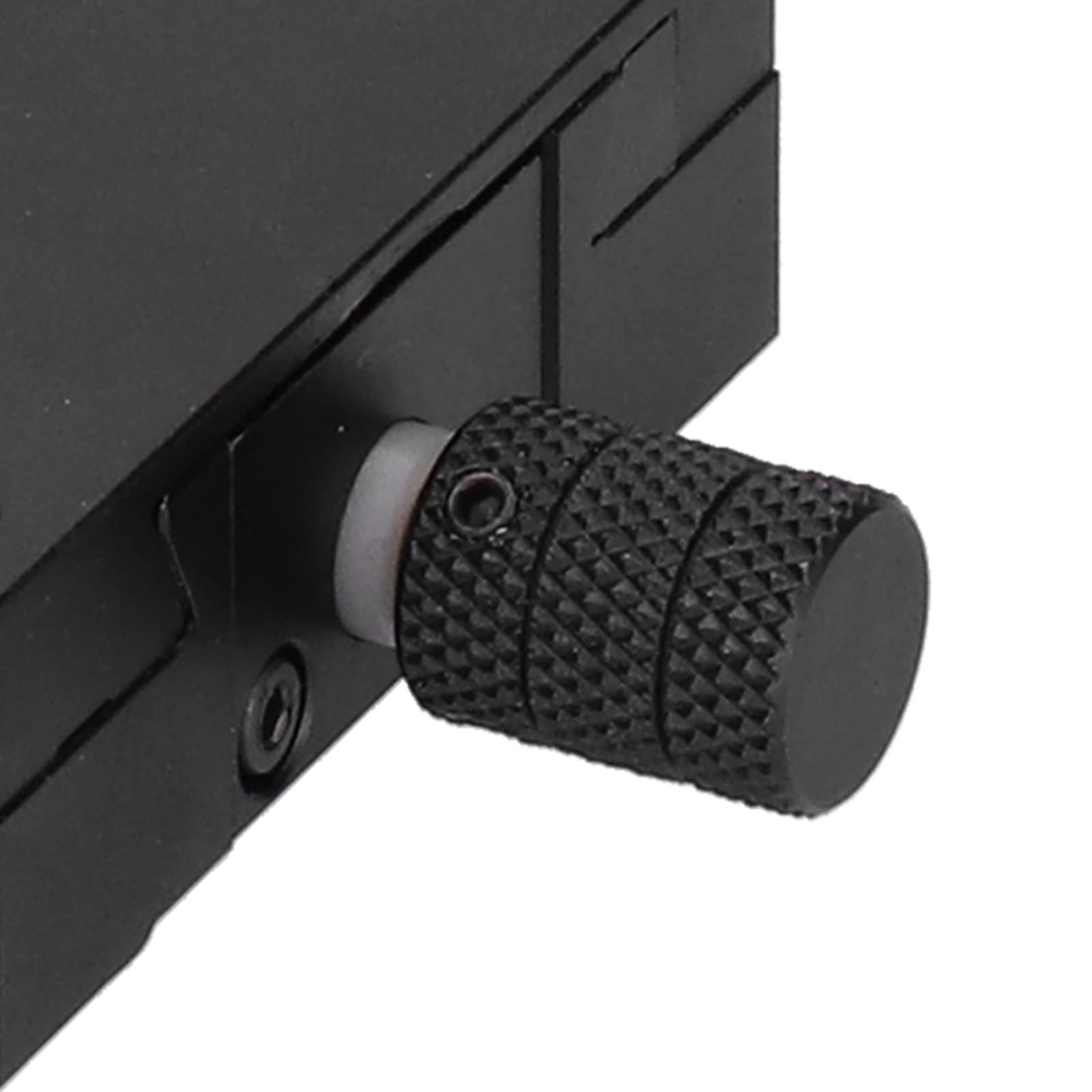

【タービンウォーム駆動 + ダブテールガイド 高精度安定動作】駆動方式にタービンウォーム機構を採用し、ウォームホイールとウォームの噛み合いによる微調整が可能で、最小読み取り値 0.1° の高精度制御を実現します。レールにはダブテール（アリ溝）構造を使用し、滑らかな移動性と高耐荷重性（垂直耐荷重 29.4N/3kgf）を両立し、動作中のガタツキを抑制して安定した可動性能を保障します。
【黒色アルマイト処理 耐久性・耐腐食性強化】表面に黒色アルマイト酸化処理を施し、素材の耐腐食性を大幅に向上させるだけでなく、表面硬度を高めて傷つきにくくします。長期間の使用や湿度の高い環境でも錆びたり劣化したりしにくく、製品の使用寿命を延ばし、メンテナンスの手間を削減します。
【R 角保護 + バリ取り加工 安全な操作環境】すべてのエッジに精密なバリ取り加工を施し、鋭い部分を除去するとともに R 角保護機能を備えています。操作中に手指が引っかかったり傷ついたりするリスクを低減し、作業者の安全を守り、日常の取り扱いや設置作業を安心して行えます。
【多用途対応 60x60mm プラットフォーム 取り付け自在】テーブルサイズ約 60x60mm で、取り付けネジ穴（4-M4mm＋4-M3mm）を備え、光学機器、測定装置、半導体製造装置、試験機、顕微鏡、写真機器など多岐にわたる機器に簡単に取り付けられます。± 約 20mm の移動ストロークと ±10° の可動角度で、微小位置調整が必要な作業（部品位置決め、光学系調整など）に最適で、側面ベース・コラム・傾斜ベースへの設置も可能で汎用性が高いです。
1. 優れたアルミニウム合金素材、軽量で強度があり、摩擦に強く、静かで、傷がつきにくく、落下や腐食に強い
2. タービン、ウォーム駆動制御、ダブテールガイド、高精度、滑らか、高耐荷重、安定動作
3. 製品にはRアングル保護が付属しており、すべてのエッジのバリ取りを行い、操作中の人の安全を保護します
4. 光学機器、計測機器、半導体製造装置、試験機、顕微鏡、写真機器に適用
5. 黒色アルマイトを採用し、表面の耐食性を向上させ、より耐久性を高めています
Spec:
アイテムタイプ：リニアステージ
モデル：HXV-A60
材質：アルミニウム合金
テーブルサイズ：約。 60 x 60mm / 2.4 x 2.4インチ
移動角度：±10°
本体材質：アルミニウム合金（黒色陽極酸化）
ドライブモード：タービンウォーム
グライドパス：ウォームギアの手動回転（ウォームホイール+ウォーム）
レールタイプ：アリ溝
カウンタートップのネジ付き取り付け穴の数：4 + 4
ネジ付き取り付け穴の直径：4-M4mm; 4-M3mm
ネジ付き取り付け穴の深さ: 約。 4?6mm / 0.16?0.24インチ; 4 ~ 5mm / 0.16 ~ 0.2インチ
垂直耐荷重: 29.4N (3Kgf)
移動ストローク: ±約。 20mm / 0.8インチ
最小読み取り値：0.1°
真直度：0.03mm
適用範囲：光学機器、測定装置、半導体製造装置、試験機、顕微鏡、ハンドリングマシン、加工機、印刷機、およびその他
How to Use:
1. 加工部品のプロセス要件に応じて、パワーボックス（多軸ボックス付き）ドリリングヘッド、ボーリングヘッド、ミーリングヘッド、ターニングヘッドなどを取り付けて、穴あけ加工を完了するためのさまざまな複合工作機械を構成できます。拡張、リーマ、ジジ削り、キサゲ、面取り、旋削、ミーリング、タッピング等の加工が可能で、スライドテーブル上のグレーディング送り機構により深穴加工も可能です（グレーディング送り機構はHJ32以下の仕様のみ使用可能）2. サイドベースまたはコラムに取り付けることができ、また傾斜ベースに取り付けて水平、垂直、または傾斜したモジュール式工作機械を形成することもできます。
packing list:
1×リニアステージ
